Абсорбционные бромистолитиевые холодильные машины ТЕПЛОСИБМАШ (АБХМ, абсорбционные чиллеры)
АБХМ конструкции ООО "ОКБ ТЕПЛОСИБМАШ" с паровым и водяным обогревом, на газовом и жидком топливе, с одноступенчатой или двухступенчатой регенерацией раствора предназначены для охлаждения воды или других жидких сред до +5оС (диапазон значений температуры охлаждённой воды +5...+15оС) в технологических системах охлаждения, системах кондиционирования воздуха и т.д. В качестве источника энергии для охлаждения в одноступенчатых машинах используется греющий водяной пар низкого давления 0,2-0,7 ати или горячая вода 90-120оС. В двухступенчатых машинах используется пар среднего давления 4-7 ати или топливо. Холодильные машины на топливе могут использоваться в качестве водогрейного котла для сезонной выработки тепла.

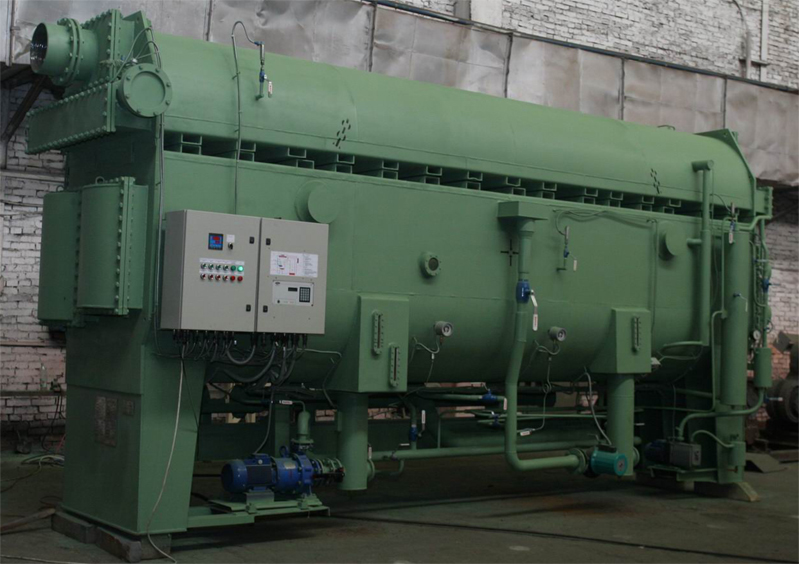

АБХМ с одноступенчатой регенерацией раствора |

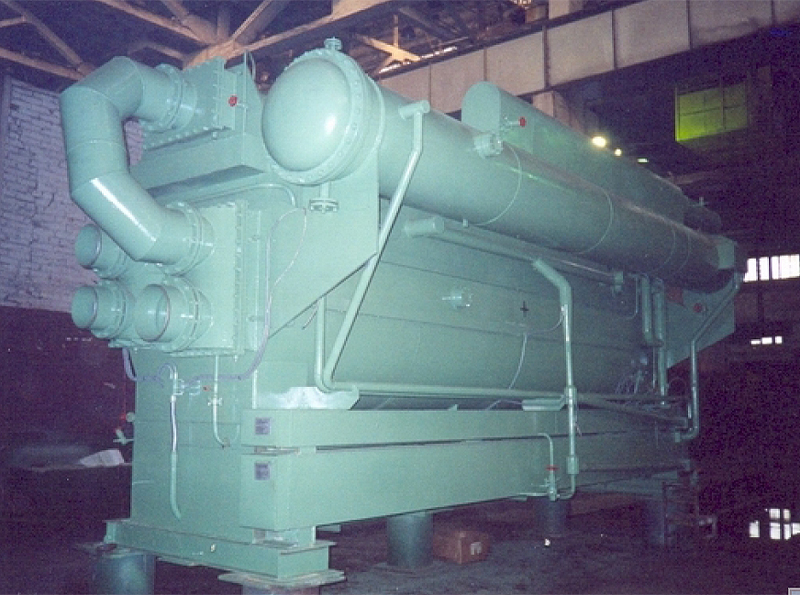

АБХМ с двухступенчатой регенерацией раствора |
 |
|
АБХМ имеют следующие потребительские свойства:
-
высокую эффективность
-
экологическую чистоту
-
низкий уровень шума при работе
-
простоту в обслуживании
-
длительный срок службы (не менее 25 лет)
-
полную автоматизацию
-
пожаро- и взрывобезопасны
Преимущества АБХМ (абсорбционных чиллеров) перед компрессионными холодильными машинами
-
незначительное потребление электроэнергии;
- в качестве энергоресурса могут использовать сбросную теплоту;
-
не имеют динамических нагрузок на фундамент;
-
не используют экологически опасные рабочие вещества.
Рабочим веществом (хладагентом) АБХМ является вода, абсорбентом – нелетучий и нетоксичный водный раствор соли бромистого лития. Машины не подведомственны Ростехнадзору.
Номинальные параметры и характеристики
|
Холодильные машины |
Холодиль- ная/тепло- вая (для машин серии "Тн") мощность, кВт |
Расход: пара, кг/ч*; горячей во- ды, м3/ч**; природного газа, м3/ч*** |
Расход охлажда- емой воды, м3/ч |
Расход охлажда- ющей (нагрева- емой) воды, м3/ч |
Расход э/энергии, кВт |
Габаритные
размеры: длина, ширина, высота, м |
Масса сухая / рабочая, т |
| Двухступенчатые холодильные машины с паровым обогревом | |||||||
|
АБХМ2-600П-10 |
660 |
858* |
114 |
128 |
2,6 |
4,80 - 2,20 - 3,02 |
8,5/12,7 |
|
АБХМ2-1000П-10 |
1150 |
1430* |
198 |
222 |
4 |
5,12 - 2,55 - 3,14 |
12,0/18,8 |
|
АБХМ2-1500П-10 |
1750 |
2275* |
297 |
339 |
5,6 |
5,12 - 2,80 - 3,33 |
16,1/21,3 |
| АБХМ2-2000П-10 | 2320 | 2760* | 400 | 460 | 6,8 |
7,00 - 2,95 - 3,4
|
19,8/27,3 |
|
АБХМ2-3000П-10 |
3000 |
3900* |
516 |
580 |
8,5 |
7,30 - 3,23 - 3,75 |
26,1/39,5 |
|
АБХМ2-4000П-10 |
4000 |
5200* |
688 |
774 |
10,2 |
9,30 - 3,23 - 3,75 |
34,6/49,6 |
|
Одноступенчатые холодильные машины с паровым обогревом |
|||||||
|
АБХМ-600П-10 |
660 |
1480* |
114 |
170 |
2,3 |
4,70 - 1,65 - 3,02 |
7,5/11,0 |
|
АБХМ-1000П-10 |
1150 |
2580* |
198 |
297 |
3,5 |
4,80 - 1,93 - 3,14 |
9,5/15,0 |
|
АБХМ-1500П-10 |
1750 |
3926* |
297 |
451 |
4,9 |
4,90 - 2,30 - 3,33 |
12,8/20,1 |
|
АБХМ-2000П-10 |
2320 |
5404* |
400 |
598 |
7,6 |
7,00 - 2,20 - 3,30 |
16,5/26,0 |
|
АБХМ-3000П-10 |
3000 |
6730* |
515 |
774 |
8,5 |
7,30 - 2,47 - 3,75 |
22,2/32,8 |
|
АБХМ-4000П-10 |
4000 |
8984* |
688 |
1032 |
10,2 |
9,30 - 2,47 - 3,75 |
29,6/44,6 |
|
Одноступенчатые холодильные машины с водяным обогревом |
|||||||
|
АБХМ-600В-10 |
660 |
80** |
114 |
170 |
2,3 |
4,70 - 1,65 - 3,02 |
7,5/11,2 |
|
АБХМ-1000В-10 |
1150 |
139** |
198 |
297 |
3,5 |
4,80 - 1,93 - 3,14 |
9,5/15,3 |
|
АБХМ-1500В-10 |
1750 |
212** |
297 |
451 |
4,9 |
4,90 - 2,30 - 3,34 |
12,8/20,5 |
|
АБХМ-2000В-10 |
2320 |
281** |
400 |
698 |
7,6 |
6,90 - 2,20 - 3,30 |
16,5/26,5 |
|
АБХМ-3000В-10 |
3000 |
363** |
516 |
774 |
8,5 |
7,30 - 2,47 - 3,75 |
22,2/35,2 |
|
АБХМ-4000В-10 |
4000 |
483** |
688 |
1032 |
10,2 |
9,30 - 2,47 - 3,75 |
29,6/45,6 |
| Одноступенчатые холодильные машины с низкотемпературным водяным обогревом | |||||||
| АБХМ-600Вн-10 | 550 | 66** | 95 | 142 | 2,6 | 5,1 - 1,60 - 3,10 |
8,2/12,2 |
| АБХМ-1000Вн-10 | 960 | 115** | 166 | 248 | 3,8 | 5,34 - 1,84 - 3,26 |
10,5/16,8 |
| АБХМ-1500Вн-10 | 1437 | 172** | 247 | 369 | 5,2 | 5,42 - 2,30 - 3,45 |
15,0/23,4 |
| АБХМ-2000Вн-10 | 1933 | 232** | 332 | 498 | 7,9 | 7,70 - 2,20 - 3,50 |
16,7/27,6 |
| АБХМ-3000Вн-10 | 2500 | 300** | 430 | 644 | 9,1 | 7,05 - 2,37 - 3,89 |
23,0/35,5 |
| АБХМ-4000Вн-10 | 3330 | 400** | 573 | 858 | 10,9 | 9,30 - 2,50 - 3,89 |
27,7/45,0 |
| Холодильные машины с огневым обогревом |
|||||||
| АБХМ-600Т-10 | 660/550 | 60*** |
114 | 128 | 5,1 |
4,70 - 2,70 - 3,02 |
9,9/14,5 |
| АБХМ-1000Т-10 |
1150/960 | 104*** | 198 | 222 | 5,9 |
4,85 - 3,10 - 3,14 |
12,8/20,5 |
| АБХМ-1500Т-10 |
1750/1460 | 158*** | 297 | 339 |
9,4 | 4,90 - 3,25 - 3,33 |
18,0/25,3 |
| АБХМ-2000Т-10 | 2320/1930 | 209*** | 400 | 460 | 10,9 | 7,00 - 3,70 - 3,30 |
22,0/34,6 |
| АБХМ-3000Т-10 | 3000/2500 | 271*** | 516 |
580 | 19,7 |
7,30 - 4,10 - 3,75 |
30,0/44,3 |
| АБХМ-4000Т-10 | 4000/3330 | 361*** | 688 |
774 | 24,4 |
9,30 - 4,30 - 3,75 |
40,0/60,3 |
Данные указаны для номинальных параметрах теплоносителей:
- температуры охлаждаемой воды на входе 12 о С, на выходе 7 о С;
- температуры охлаждающей воды на входе 28 о С, на выходе 36 о С;
- температуры греющей воды на входе 115 о С, на выходе 105 о С;
- температуры греющей воды (для машин Вн) на входе 90 о С, на выходе 80 о С;
- давления греющего пара: для одноступенчатых машин - 0,07 МПа изб.; для двухступенчатых машин - 0,8 МПа изб.;
- теплоты сгорания природного газа 8500 ккал/м3.
