Абсорбционные бромистолитиевые тепловые насосы ТЕПЛОСИБМАШ

Назначение и область применения

АБТН являются высокоэффективным энергосберегающим оборудованием для теплоснабжения различных объектов и предназначены для нагрева воды до 50 - 90 ^о С , с использованием в качестве источника энергии теплоты греющего пара с давлением до 0,75 МПа или топлива - природного газа, а также низкопотенциальной сбросной или природной теплоты от различных источников с температурой 20-40 ^о С. Доля дешевой низкопотенциальной теплоты, используемой в АБТН для выработки полезной теплоты составляет около 40 %. АБТН имеют исключительные потребительские свойства: высокую эффективность, экологическую чистоту, низкий уровень шума при работе, простоту в обслуживании, длительный срок службы, полную автоматизацию . Для АБТН не требуется больших количеств электроэнергии , как для парокомпрессорных тепловых насосов. Рабочим веществом (хладагентом) в АБТН является вода, абсорбентом - водный раствор соли бромистого лития.

АБТН могут использоваться для получения горячей воды на нужды отопления и горячего водоснабжения , для нагрева и охлаждения технологических сред в промышленности, энергетике, сельском хозяйстве и т.д.

Устройство и принцип действия

В состав АБТН входят тепломассообменные аппараты различного назначения , соединенные контурами для циркуляции хладоагента и абсорбента . Теплообменные поверхности аппаратов выполнены в виде горизонтальных пучков из тонкостенных медноникелевых теплообменных труб. Все оборудование машин скомпановано в единый агрегат на опорной раме, поставляемый заказчику в сборе в полной заводской готовности. Принцип действия АБТН основан на способности раствора абсорбента поглощать водяные пары, имеющие более низкую температуру чем раствор. Хладагент - вода кипит под вакуумом на трубном пучке испарителя , за счет теплоты , отводимой от циркулирующей в трубках охлаждаемой среды (источника низкопотенциальной теплоты). Водяные пары поглощаются раствором абсорбента на трубном пучке абсорбера с выделением теплоты, которая отводится циркулирующей в трубках нагреваемой водой . Разбавленный раствор из абсорбера откачивается в генератор, где на трубном пучке осуществляется регенерация (выпаривание) поглощенных в абсорбере водяных паров , за счет теплоты греющего теплоносителя . Сконденсированные нагреваемой водой в конденсаторе водяные пары хладоагента возвращаются в испаритель, а концентрированный раствор - в абсорбер.

Отличительной особенностью российских АБТН нового поколения являются:

• низкая удельная металлоемкость;
• высокая компактность;
• длительный срок службы;
• полная заводская готовность.

Новые высокоэффективные ингибиторы коррозии обеспечивают практически 100%-ную защиту от коррозии всех элементов конструкции.

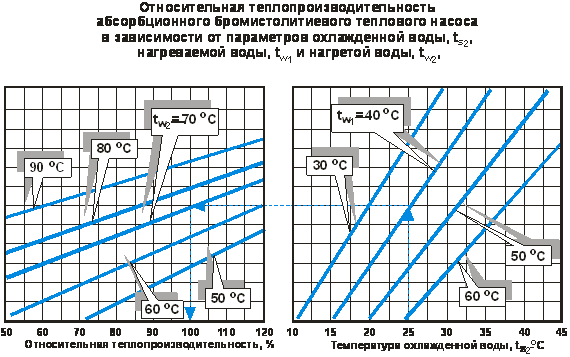

Номинальные параметры и характеристики

 Номинальные параметры теплоносителей:

 - температуры, вход/выход: охлаждаемая вода - 30/25 ^о С;

                                                  нагреваемая вода  - 40/70 ^о С;

-давление греющего пара - 0,5 МПа абс;

- теплотворная способность природного газа - 35,8 МДж/нм³.

Скачать краткую информацию по АБТН. Листовка (1,3 Мб), pdf.

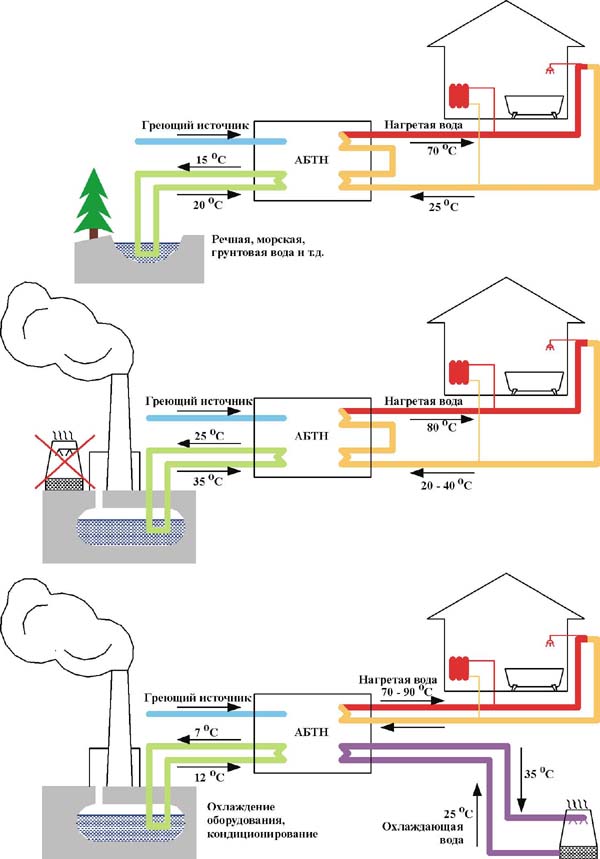

Схемы использования АБТН

Выработка тепла и холода

Работа тепловых насосов основана на способности концентрированного водного раствора бромистого лития абсорбировать (поглощать) водяной пар с выделением теплоты. Температура абсорбции выше температуры конденсации пара при том же давлении. В результате, появляется возможность "отобрать" теплоту у низкотемпературного теплового источника и передать её нагреваемой воде с более высоким температурным уровнем. Все процессы в машине протекают под вакуумом, в замкнутом цикле. Для регенерации раствора бромистого лития и требуется источник высокопотенциальной тепловой энергии. В качестве источника тепловой энергии применяются: водяной пар (АБТН - П), теплота сгорания топлива (АБТН - Т) . Теплота, необходимая для регенерации раствора бромистого лития, также передается нагреваемой воде. При этом удельный расход высокопотенциального тепла в тепловом насосе по сравнению с обычным котлом снижается в 1,7 раза.

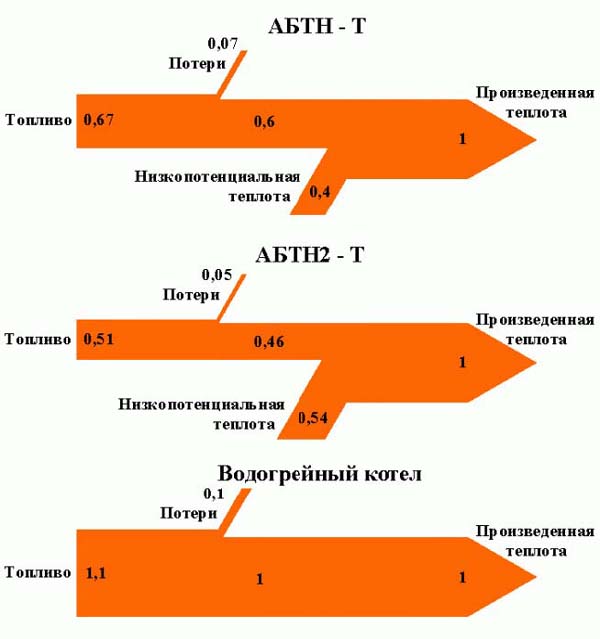

Для примера приводятся схемы теплового баланса тепловых насосов и водогрейного котла на топливе.



В тепловых насосах конструкции "ОКБ ТЕПЛОСИБМАШ" используются высококачественные комплектующие, конструкционные материалы и специальные ингибиторы коррозии, обеспечивающие срок службы не менее 20 лет. Машины по качеству и основным параметрам соответствуют мировому уровню.

ООО "ОКБ ТЕПЛОСИБМАШ" предлагает абсорбционные бромистолитиевые тепловые насосы с паровым и огневым обогревом нового поколения собственной конструкции Производятся на отечественных предприятиях По качеству и основным параметрам соответствуют мировому уровню.

ТЕПЛОВЫЕ НАСОСЫ КОНСТРУКЦИИ "ОКБ ТЕПЛОСИБМАШ" ЭТО:

• высокая эффективность, исключительная компактность, экологическая чистота,
• бесшумность при работе, простота в обслуживании;
• применение высококачественных конструкционных материалов теплообменных поверхностей (медноникелевые сплавы);
• высокая вакуумная плотность, высокоэффективные ингибиторы коррозии, срок службы машин не менее 20 лет;
• полная автоматизация, обеспечивающая экономичный режим работы машин в диапазоне 30-100 % мощности;
• компоновка машины в единый агрегат на опорной раме, поставка заказчику в сборе в полной заводской готовности;
• отсутствие динамических нагрузок, монтаж на площадке, рассчитанной только на статическую нагрузку от веса машины.

Представляется весь комплекс инженерных услуг при проектировании холодильных станций, проведении монтажных, пуско-наладочных работ, подготовке обслуживающего персонала, гарантийное обслуживание поставляемого оборудования.

Скачать каталог АБТН

СРОЧНО ПРОДАДИМ АБСОРБЦИОННЫЙ БРОМИСТОЛИТИЕВЫЙ ТЕПЛОВОЙ НАСОС С ПАРОВЫМ ОБОГРЕВОМ АБТН -1000П

ТЕПЛОВАЯ МОЩНОСТЬ 2600 кВт. ЦЕНА 4,95 млн. руб.!!!

Обращаться по т/ф (383) 333-10-97, Е-mail: info@teplosibmash.ru
