Исполнение машин в комбинированном режиме холодильной машины и теплового насоса
Назначение и область применения
Машина предназначена для охлаждения и нагрева воды автономных систем кондиционирования и теплоснабжения зданий. Работа машины может осуществляться в трех режимах:
-
Комбинированный режим – выработка холода с получением холодной воды и частичное использование отводимой теплоты для получения горячей воды.
-
Теплонасосный режим – выработка холода с получением холодной воды и полное использование отводимой теплоты для получения горячей воды.
-
Отопительный режим – выработка теплоты с получением горячей воды.
Режимы работы абсорбционного бромистолитиевого водоохладителя - водоподогревателя на газовом топливе АБХМ-100/140Т

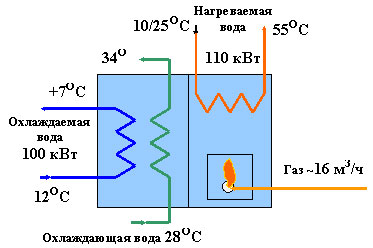

Комбинированный режим
Вырабатывается:
100 кВт - холод,
110 кВт - теплота

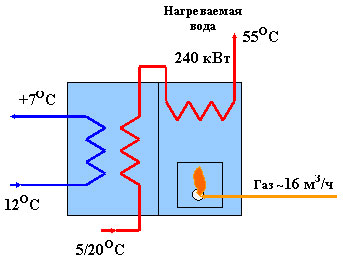

Теплонасосный режим
Вырабатывается:
100 кВт - холод,
240 кВт - теплота

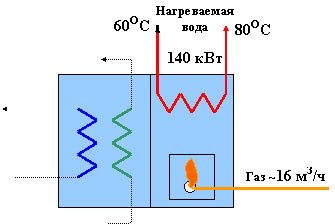

Отопительный режим
Вырабатывается:
140 кВт - теплота
Параметры режимов работы АБХМ-100/140 показаны в таблице
|
Параметры
|
Комбинированный режим |
Теплонасосный режим |
Отопительный режим |
|
Холодопроизводительность, кВт |
100 |
100 |
|
|
Теплопроизводительность, кВт |
110 |
240 |
140 |
|
Расход природного газа(теплотворная способность, низшая - 8500 ккал/нм3), нм3/ч |
16 |
16 |
16 |
|
Температура охлаждаемой воды, вход / выход, о С |
12 / 7 |
12 / 7 |
|
|
Температура нагреваемой воды, вход / выход, о С |
5¸25 / 55 |
не более 20 / 55 |
60 / 80 |
|
Температура охлаждающей оборотной воды, вход /выход, о С |
28 / 34 |
|
|
|
Расход охлаждаемой воды, м3/час |
17,2 |
17,2 |
|
|
Расход нагреваемой воды, м3/час |
до 3,2 |
до 6,0 |
до 6,0 |
|
Расход охлаждающей воды, м3/час |
20 |
|
|
|
Расход электроэнергии, кВт |
1,0 |
1,0 |
0,35 |
Допускаемое давление теплоносителей (воды) до 650 кПа.
Гидравлическое сопротивление трактов воды до 60 кПа.
Габариты *: длина - 1,8м, ширина - 1,2м, высота - 1,8м.
Масса*: сухая - 1500 кг, в рабочем состоянии - 1800 кг.
* подлежат уточнению.
