Абсорбционные бромистолитиевые холодильные машины с одноступенчатой регенерацией раствора с паровым обогревом АБХМ-П

Работа машин основана на способности горячего концентрированного водного раствора бромистого лития абсорбировать (поглощать) более холодные водяные пары. Все процессы в машине протекают под разрежением (вакуумом), в замкнутом цикле. Для регенерации раствора бромистого лития требуется источник тепловой энергии. В качестве источника тепловой энергии применяется водяной пар.

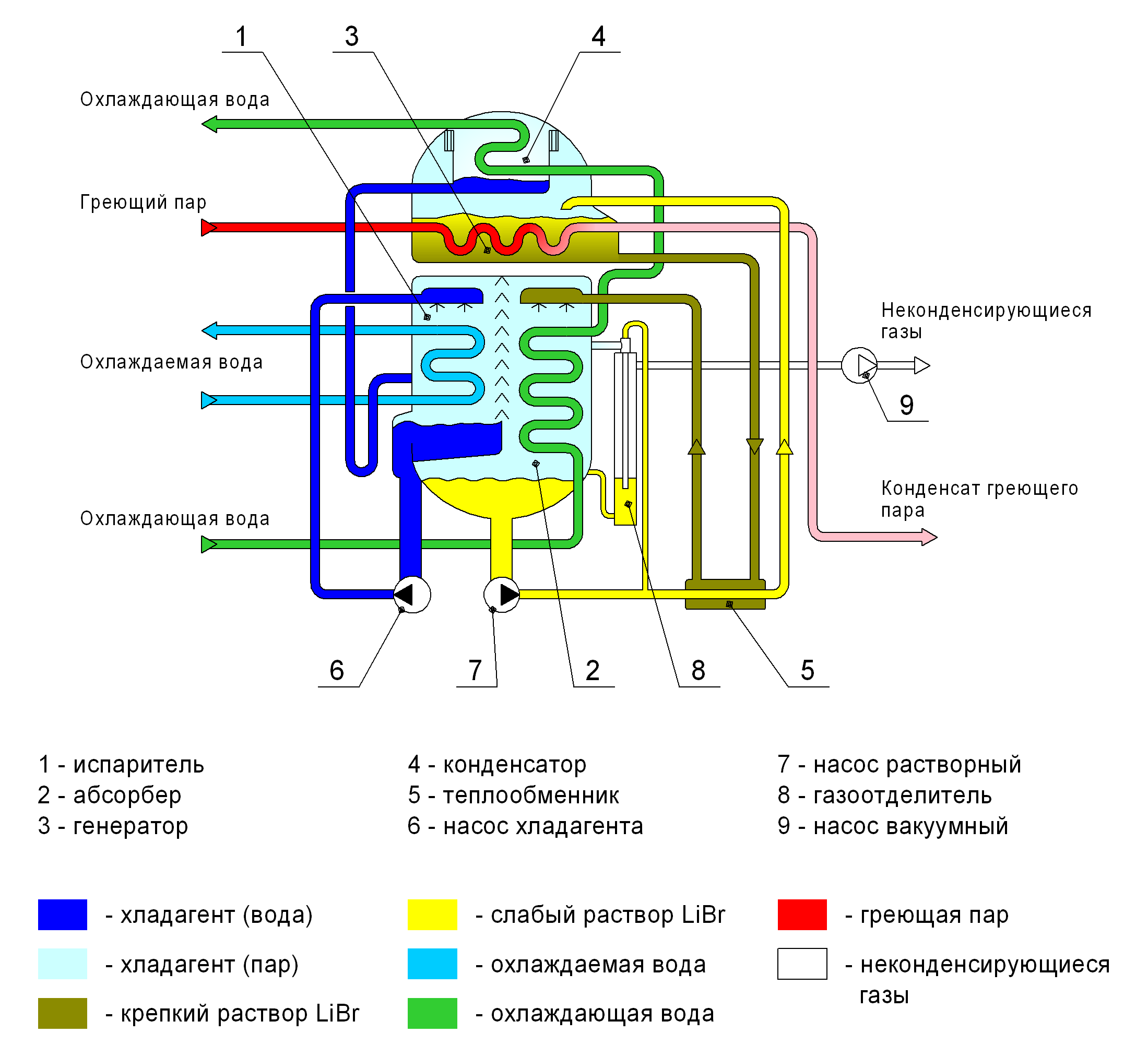

1 - испаритель; 2 - абсорбер; 3 - генератор; 4 - конденсатор; 5 - теплообменник; 6, 7 - насосы.


Холодильная машина с одноступенчатой регенерацией раствора с паровым обогревом АБХМ-П. Схема принципиальная

Основные параметры холодильных машин АБХМ-П-10

               Параметры

Модель холодильной машины

600

1000

         1500

 2000

3000

4000

 Холодильная мощность, кВт

660

1150

  1750 2320

3000

4000

 Расход греющего пара, кг/ч

1480

2580

 3926  5204

6730

8984

 Расход охлаждаемой воды м3/ч

114

198

  297 400

515

688

 Расход охлаждающей воды м3/ч

170

297

  451 598

774

1032

 Потребляемая электрическая мощность, кВт

2,3

3,5

6,9

  7,6

8,5

10,2

 Гидравлическое сопротивление контура, м
- охлаждаемой воды
- охлаждающей воды


5,7
9,8


7,8
10,2



 6,2
7,4



 3,9
 11,1


5,1
6,2


10,7
4,6

 Габаритные размеры, м
- длина, L
- ширина, B
- высота, H


4,70
1,65
3,02


4,80
1,93
3,14



4,90
2,30
3,33



  7,00
  2,20

  3,30


7,30
2,47
3,75


9,30
2,47
3,75

 Масса (сухая/рабочая), т

  7,5/11,0

9,5/15,0

12,8/20,1

     16,5/26,0

22,2/32,8

29,6/44.6



Данные приведены для следующих параметров теплоносителей:

Параметры теплоносителей

Значение

Охлаждаемая вода:
- температура (вход/выход);


12/7 оС

Охлаждающая вода:
- температура (вход/выход);


28/36 оС

Греющий пар:
- давление на входе в машину;


0,17 (абс.) МПа



Внешний вид

АБХМ - 600П, АБХМ - 1000П, АБХМ - 1500П, АБХМ - 2000П

АБХМ - 3000П, АБХМ - 4000П

А - вход охлаждаемой воды; Б - выход охлажденной воды; Г - вход греющего пара; Д - выход конденсата; Е - вход охлаждающей воды; К - выход охлаждающей воды; Л - вывод данных контроллера на внешние устройства; М - электропитание.

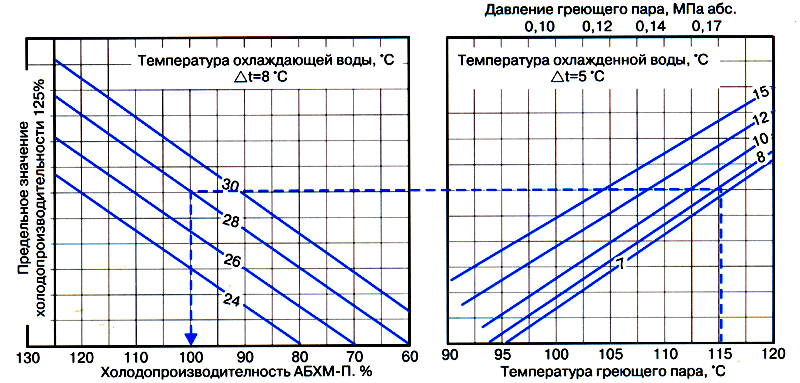

Зависимость относительной холодопроизводительности АБХМ-П от температур охлаждаемой, охлаждающей воды и греющего пара
