Абсорбционные бромистолитиевые тепловые насосы с одноступенчатой регенерацией раствора и паровым нагревом

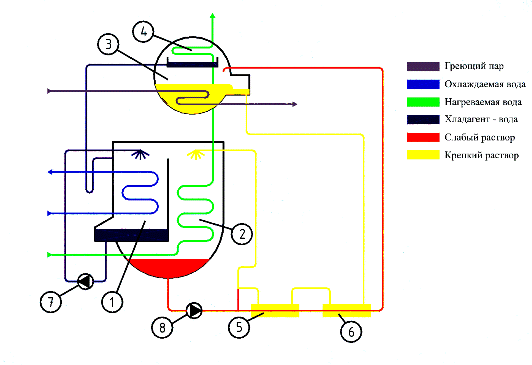

1 - испаритель; 2 - абсорбер; 3 - генератор; 4 - конденсатор; 5, 6 - теплообменники; 7,8 - насосы;

Параметры АБТН - П.



Параметры

Модель АБТН-П

600

1000

1500

3000

4000

Тепловая мощность/утилизируемая теплота, кВт

1725/660

3300/1260

5000/1860

8300/3200

11000/4260

 Расход греющего пара, кг/ч

1540

2900

4300

7400

9900

 Расход охлаждаемой воды м3/ч

115

217

320

550

610

 Расход нагреваемой воды м3/ч

45

87

128

225

300

 Потребляемая электрическая мощность, кВт

4,5

8

12

14

16

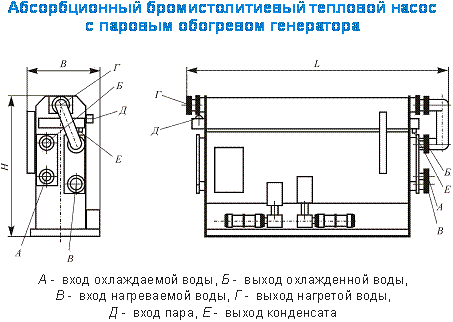

 Габаритные размеры, м
- длина
- ширина
- высота


5,1
1,55
2,9


6,5
2,0
3,0


7,5
2,3
3,2


7,5
2,8
3,75


9,5
2,8
3,75

 Масса (сухая/рабочая), т

8/11,5

12/17,3

18/25

29/38

37/48



Данные приведены для следующих параметров теплоносителей*.

Параметры теплоносителей

Значение

Охлаждаемая вода:
- температура (вход/выход);


30/25 оС

Нагреваемая вода:
- температура (вход/выход);


40/70 оС

Греющий пар:
- давление на входе в машину;


0,5 (абс.) МПа
