Холодильные машины ТЕПЛОСИБМАШ на заводе минеральной воды «Карачинский источник»
В 2009 году на ООО «Карачинский источник» была начата реконструкция завода с целью увеличения мощности по розливу минеральной воды до 90т/ч.
Для наглядности представления о цифре: 90 т воды – это 60 000 полуторалитровых или 180 000 поллитровых бутылок в час!
По технологии воду необходимо охлаждать до температуры 6-9° С, при этом холодильная мощность должна составлять 3000 кВт.
Для обеспечения максимальной энергоэффективности процесса охлаждения минеральной воды был выбран вариант использования абсорбционных бромистолитиевых холодильных машин, приобретающих известность в России и широко распространённых за рубежом.
На основании анализа технико-экономических показателей холодильного оборудования различных марок было принято решение о создании холодильной станции для охлаждения минеральной воды на базе абсорбционных бромистолитиевых холодильных машин с огневым обогревом конструкции ООО «ОКБ Теплосибмаш».
Проектные показатели холодильной станции следующие:
| Холодопроизводительность, кВт | 3000 |
| Охлаждаемая вода (минеральная), расход, м3/ч | 30-90 |
| Охлаждаемая вода (минеральная), температура на вх./вых., 0С | 35/6 |
| Охлаждающая вода, расход, м3/ч | 580 |
| Расход природного газа при теплоте сгорания 8500 ккал/нм3, нм3 | 245 |
| Потребляемая холодильными машинами электр. мощность, кВт* | 13 |
* с учётом электр. мощности, потребляемой газовыми горелками
Для данного объекта ООО «ОКБ Теплосибмаш» разработал холодильную машину специальной конструкции АБХМ-1500Тс номинальной мощностью 1500 кВт со следующими особенностями:
• контур охлаждаемой минеральной воды выполнен из пищевой нержавеющей стали;
• предусмотрена работа в двух стационарных мощностных режимах.
В составе станции предусмотрены две холодильные машины и теплообменник предварительного охлаждения минеральной воды.

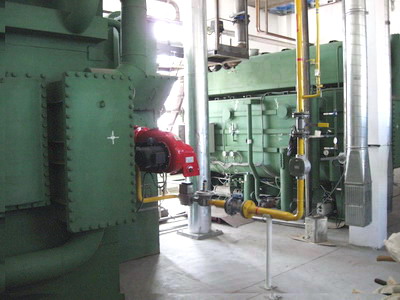

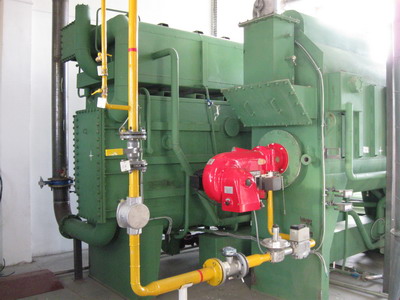

Фото: холодильные машины АБХМ-1500Тс на заводе минеральной воды "Карачинский источник".
Хронология событий проекта:
• в феврале 2010г. холодильные машины АБХМ-1500Тс были изготовлены на КВСК, филиале ОАО «Алтайвагон» г.Кемерово;
• в апреле 2010 г завершен монтаж холодильных машин и оборудования холодильной станции;
• в начале мая сотрудниками ООО «ОКБ Теплосибмаш» и ООО «Карачинский источник» проведены пусконаладочные работы и испытания холодильных машин в составе холодильной станции.
Холодильная станция выведена на следующие параметры:
• Расход охлаждаемой минеральной воды - 60т/ч;
• Температура минеральной воды на входе/выходе - 30-32° С /8-10° С;
• Расход природного газа -130-140 м° /ч;
• Расход охлаждающей воды-360 м3 /ч.
Начата промышленная эксплуатация оборудования.
В итоге: усилиями ООО «Карачинский источник» и ООО «ОКБ Теплосибмаш» была создана высокоэффективная, энергосберегающая и экологически чистая холодильная станция.
О людях и ещё раз о цифрах
Руководство ООО «Карачинский источник» на конкретном примере показало готовность к смелому решению, связанному с внедрением инноваций, достаточно капиталоёмких, но дающих эффект радикального энергосбережения.
Совместная работа специалистов компании и «ОКБ Теплосибмаш» позволила получить результат в виде технологической системы, которая может обеспечить компании ежегодную экономию электрической энергии в размере до 5 000 000 киловатт-часов.
